MultiHead Zero Precision XYZ Nozzle Offset Calibration

MultiHead Zero Precision XYZ Nozzle Offset Calibration

20.25 AUD

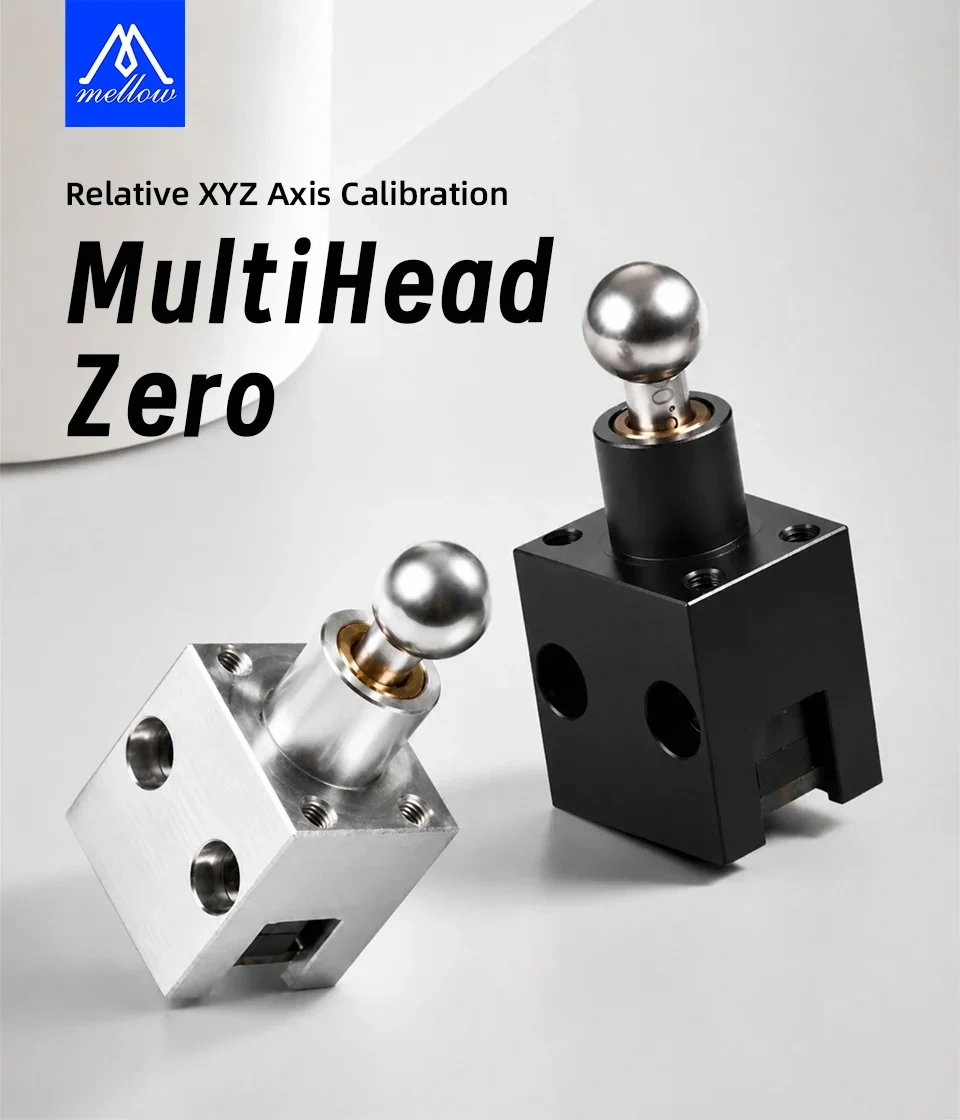

MultiHead Zero Multi-Nozzle Offset Calibration Tool

MultiHead Zero is a high-precision XYZ offset calibration tool designed for FDM multi-nozzle 3D printers.

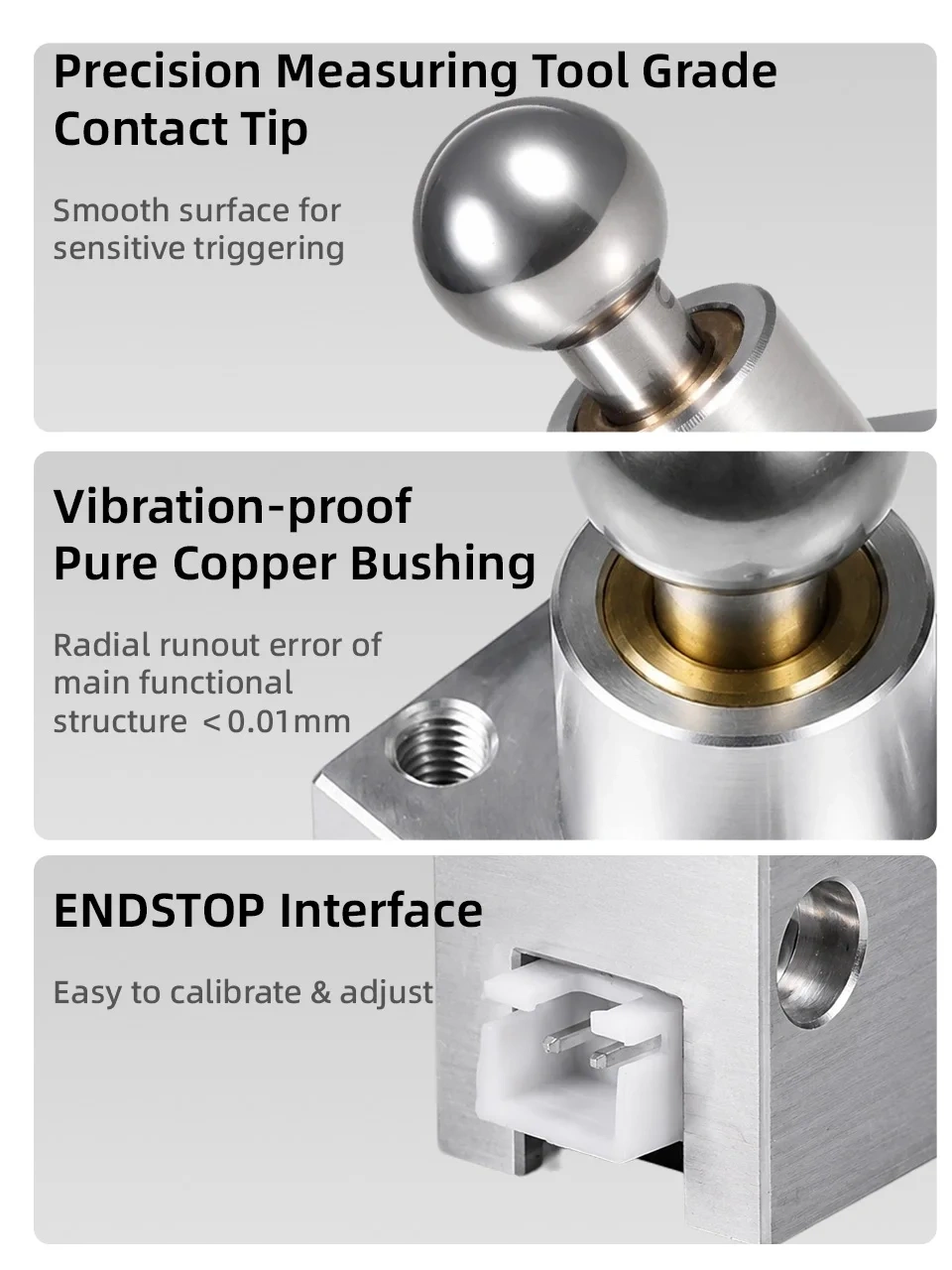

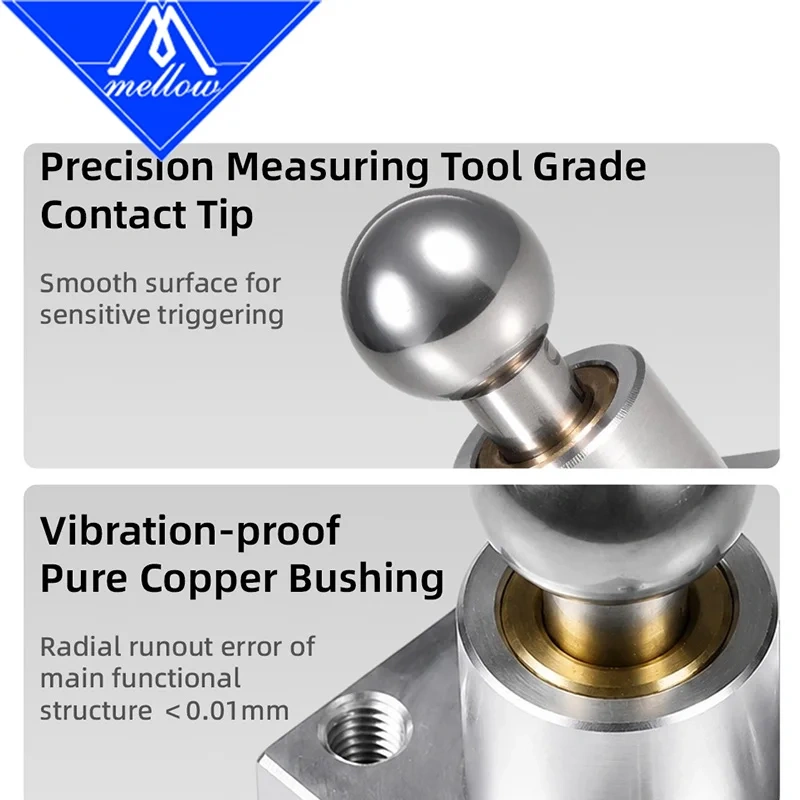

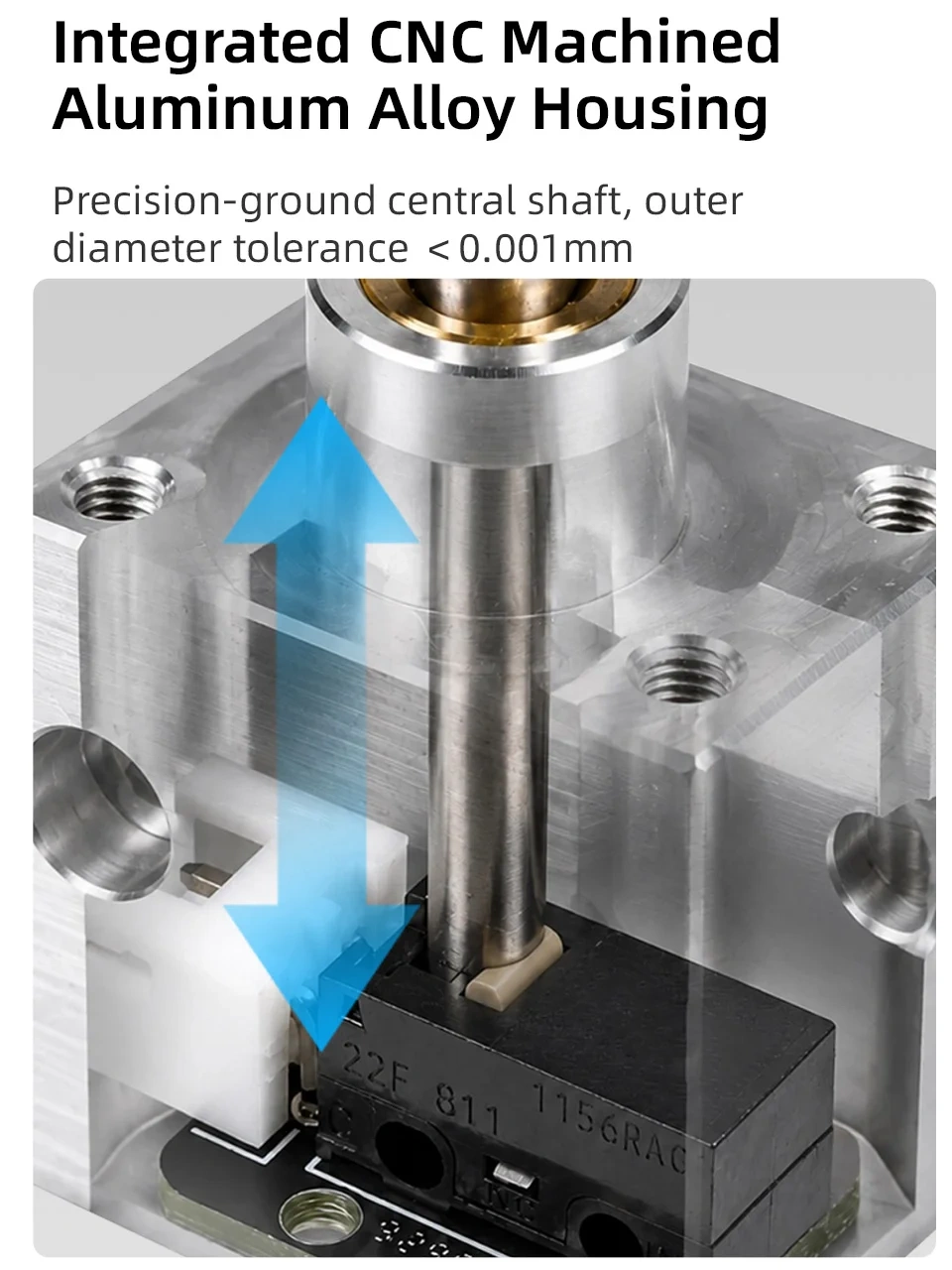

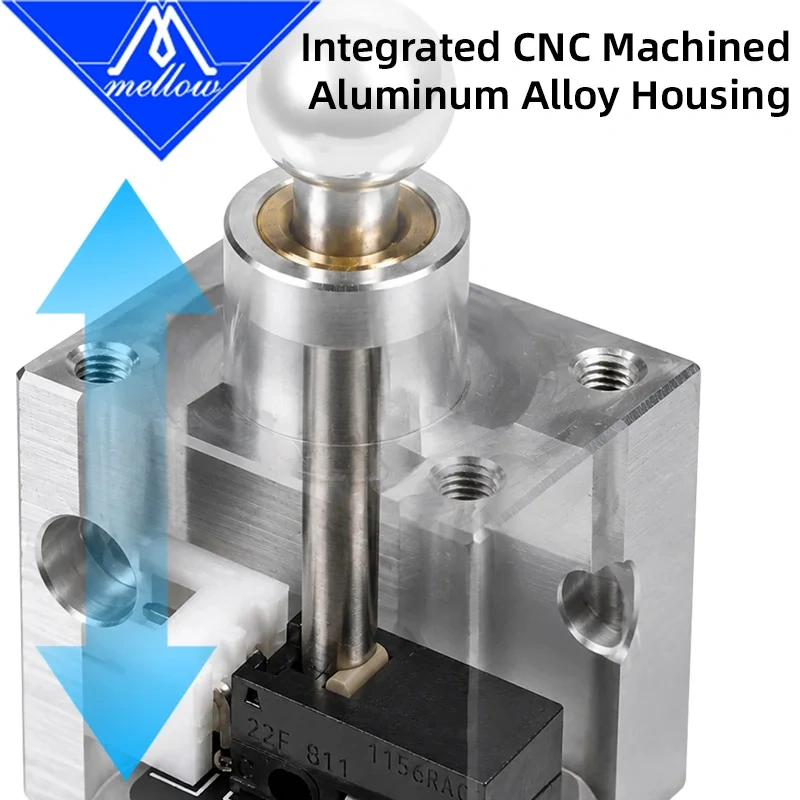

Featuring a CNC-machined aluminium body, industrial-grade micro switch, precision gauge pins, and brass bushings, it enables accurate measurement and calibration of multi-nozzle positions.

Quickly calibrate X/Y/Z nozzle offsets to improve alignment accuracy and print quality for multi-colour, multi-material, and multi-nozzle printing systems.



Key Features

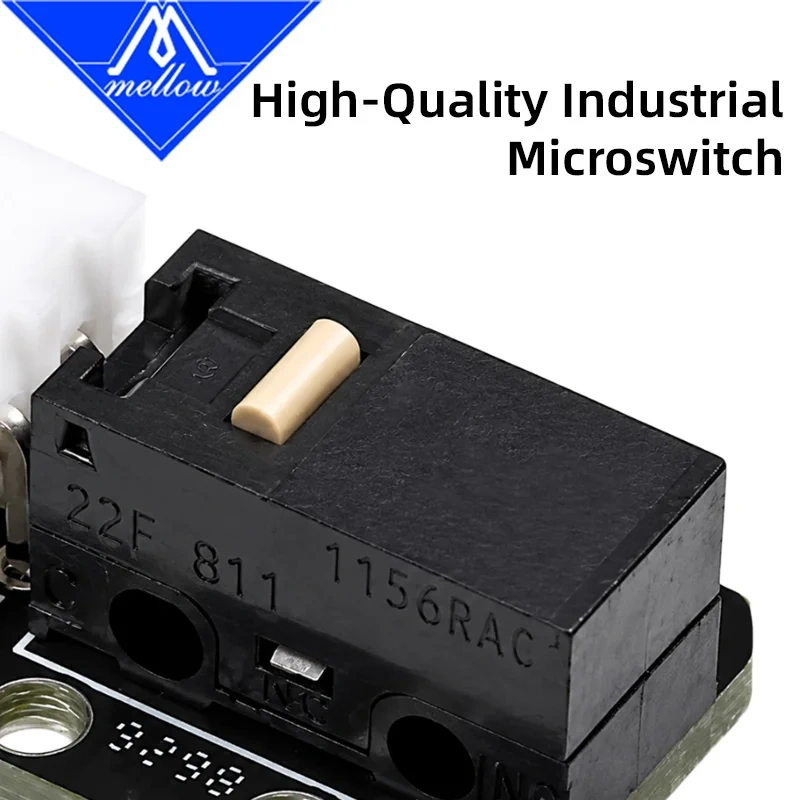

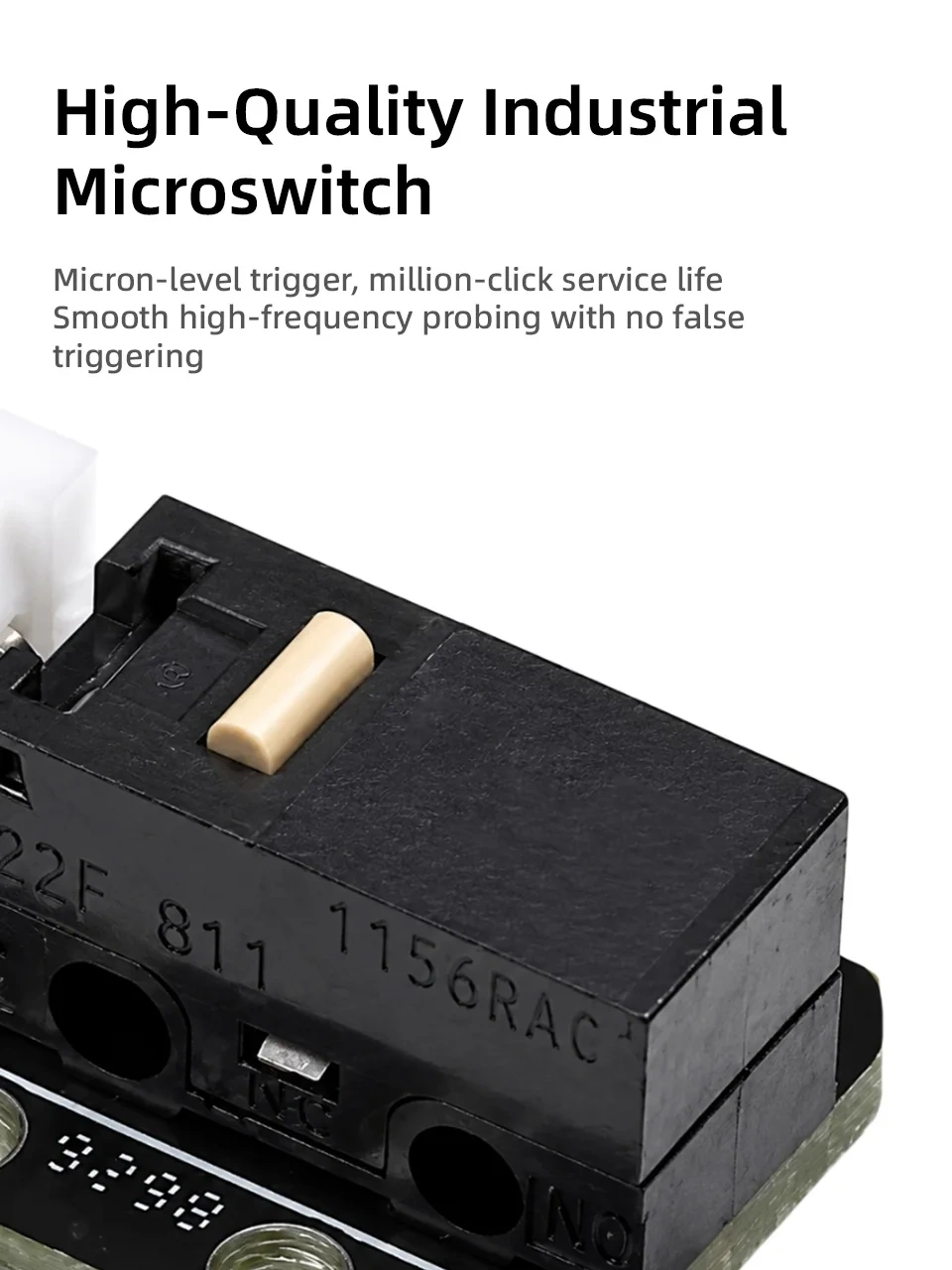

✔ Industrial-grade micro switch for high repeatability ​✔ CNC aluminium structure for stability and durability ​✔ Precision locating pins for consistent measurements ​✔ Suitable for dual-nozzle, multi-nozzle, and tool-changing systems

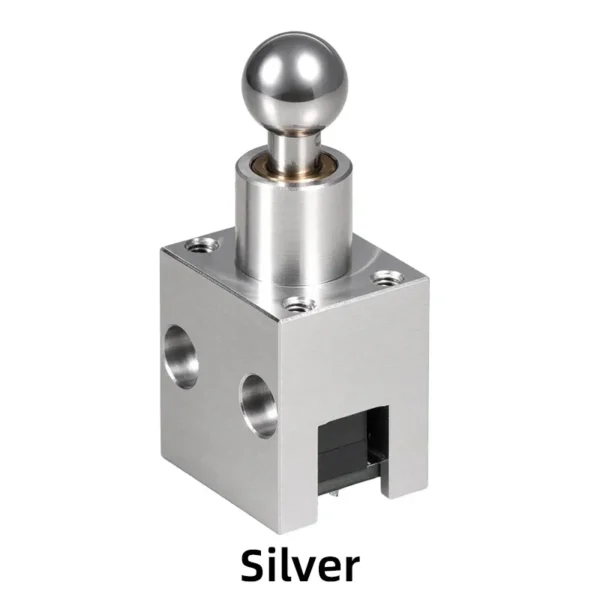

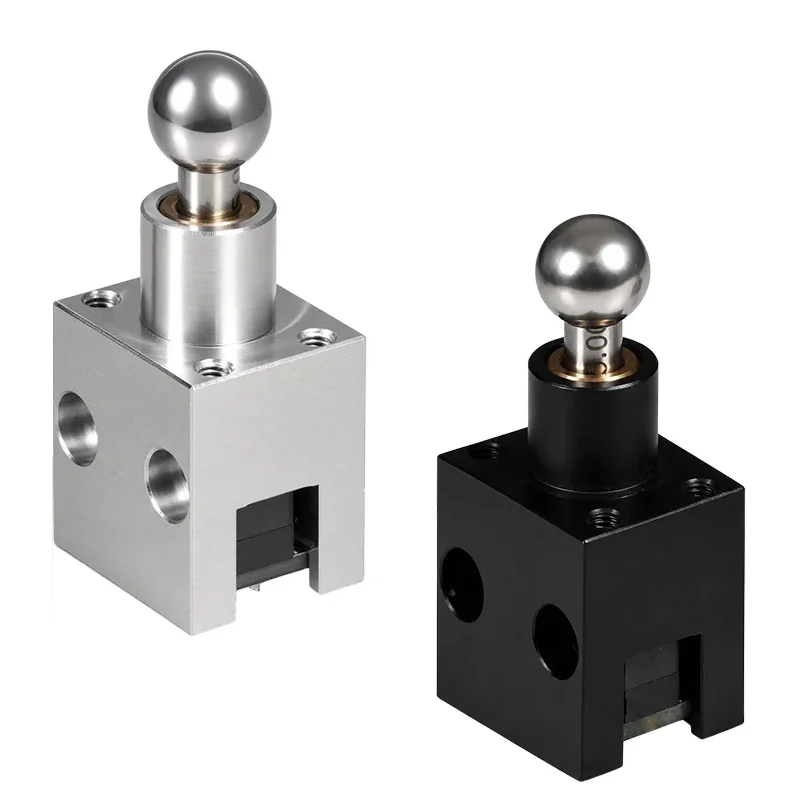

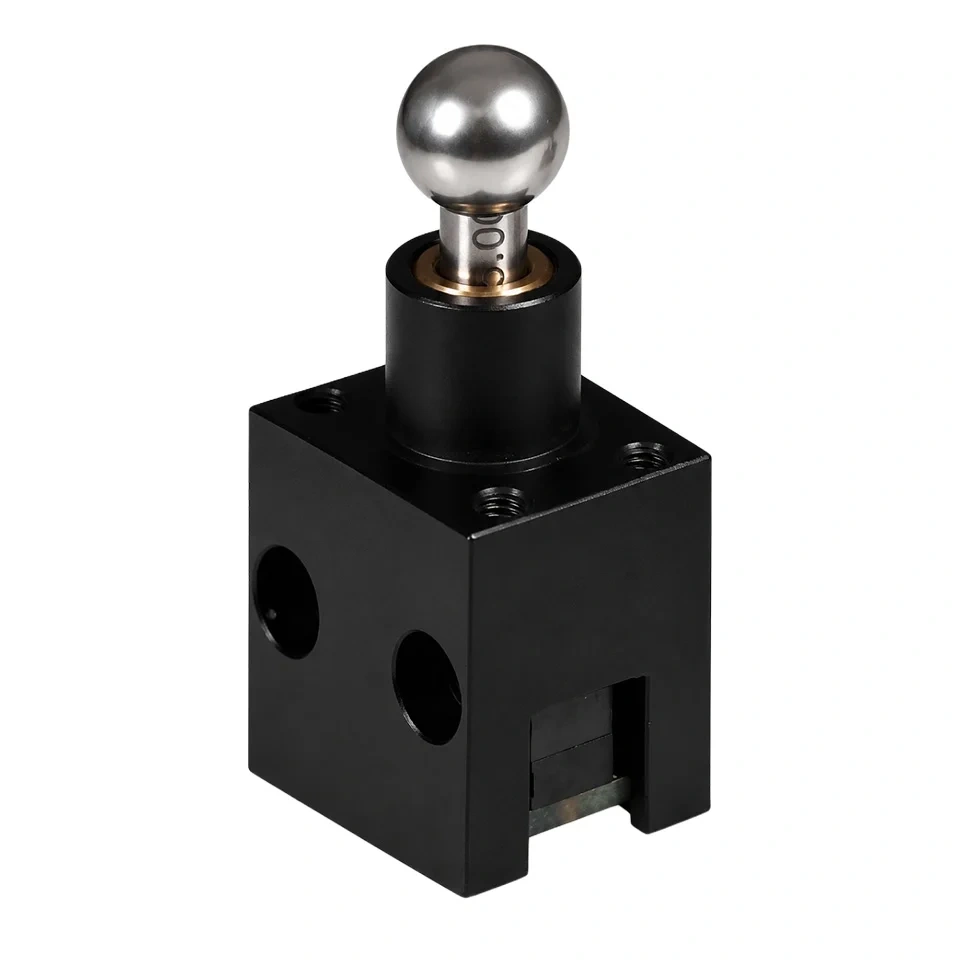

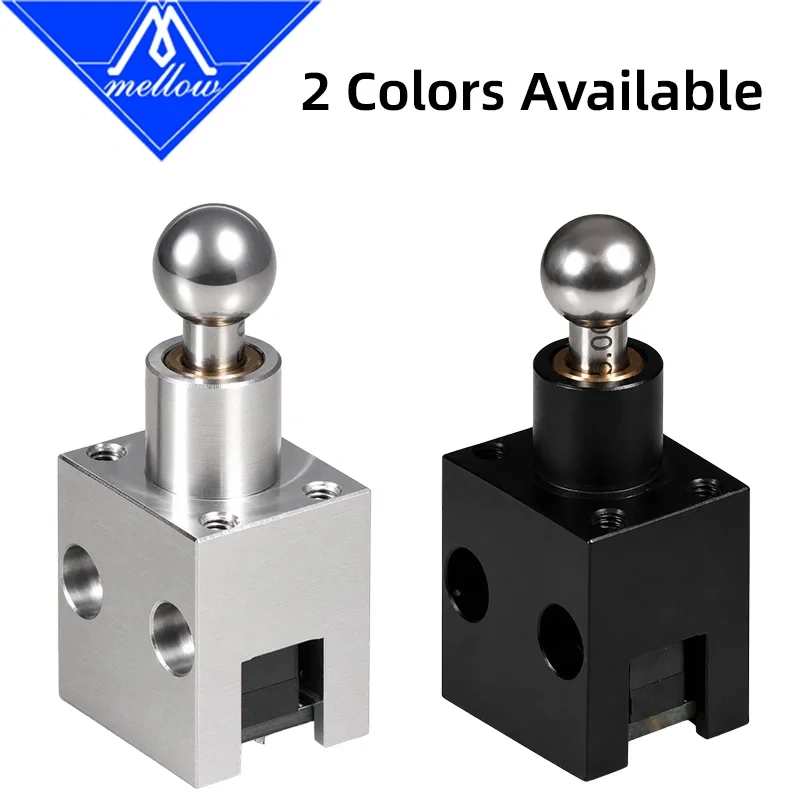

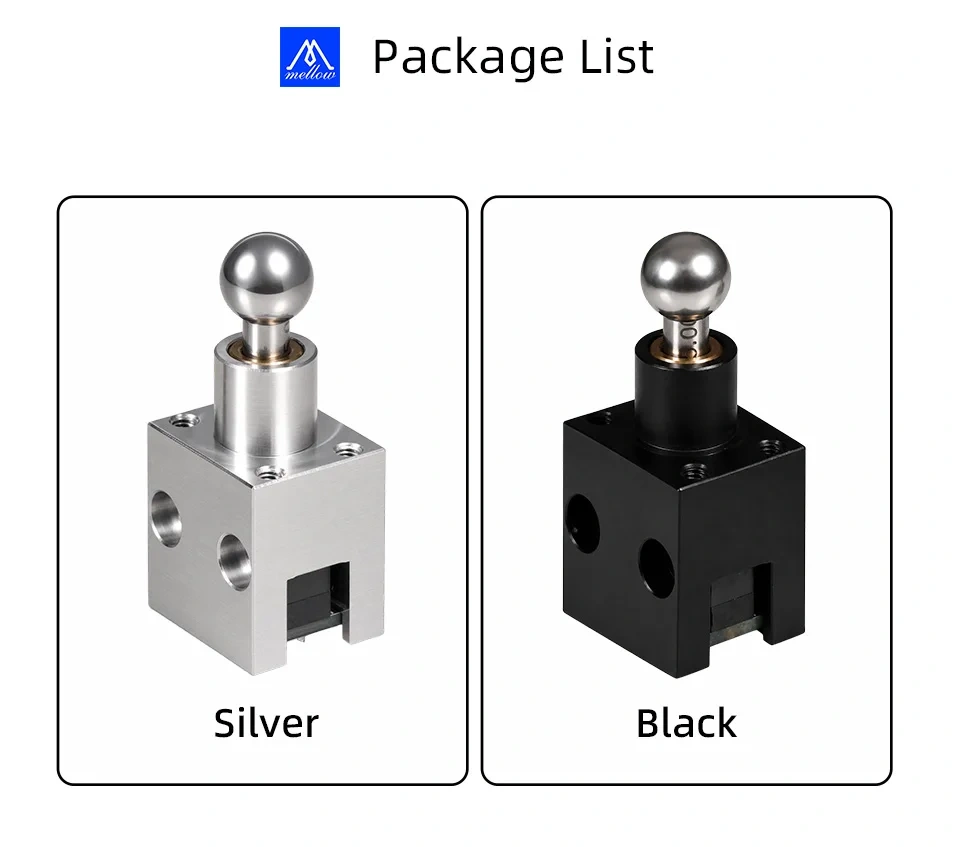

Compatible model: Idex/INDX/Tool‑changer/Stealthchanger Switch Type: Normally Closed Terminal model: XH2.54 2PIN Colour: Black/Sliver Material: metal + plastic

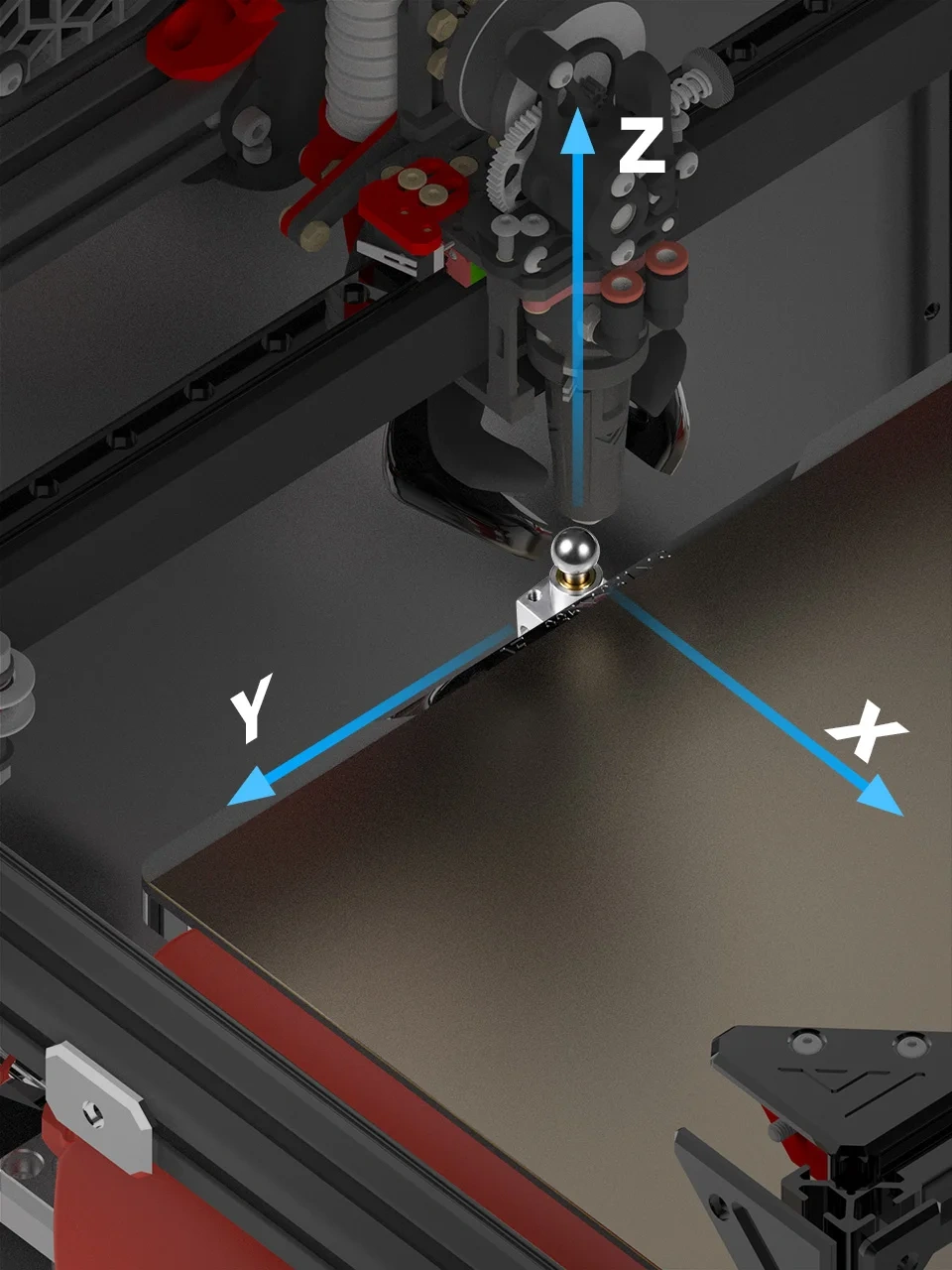

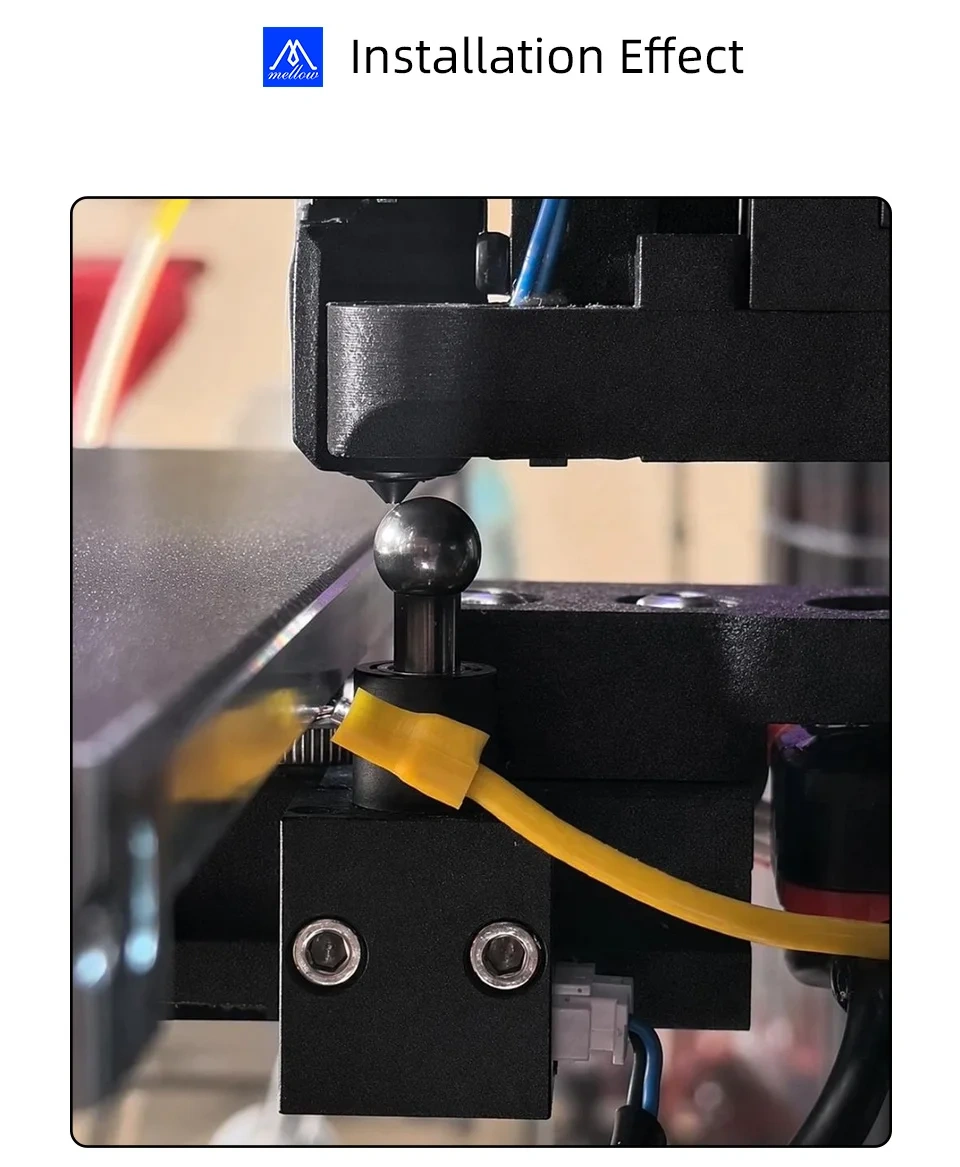

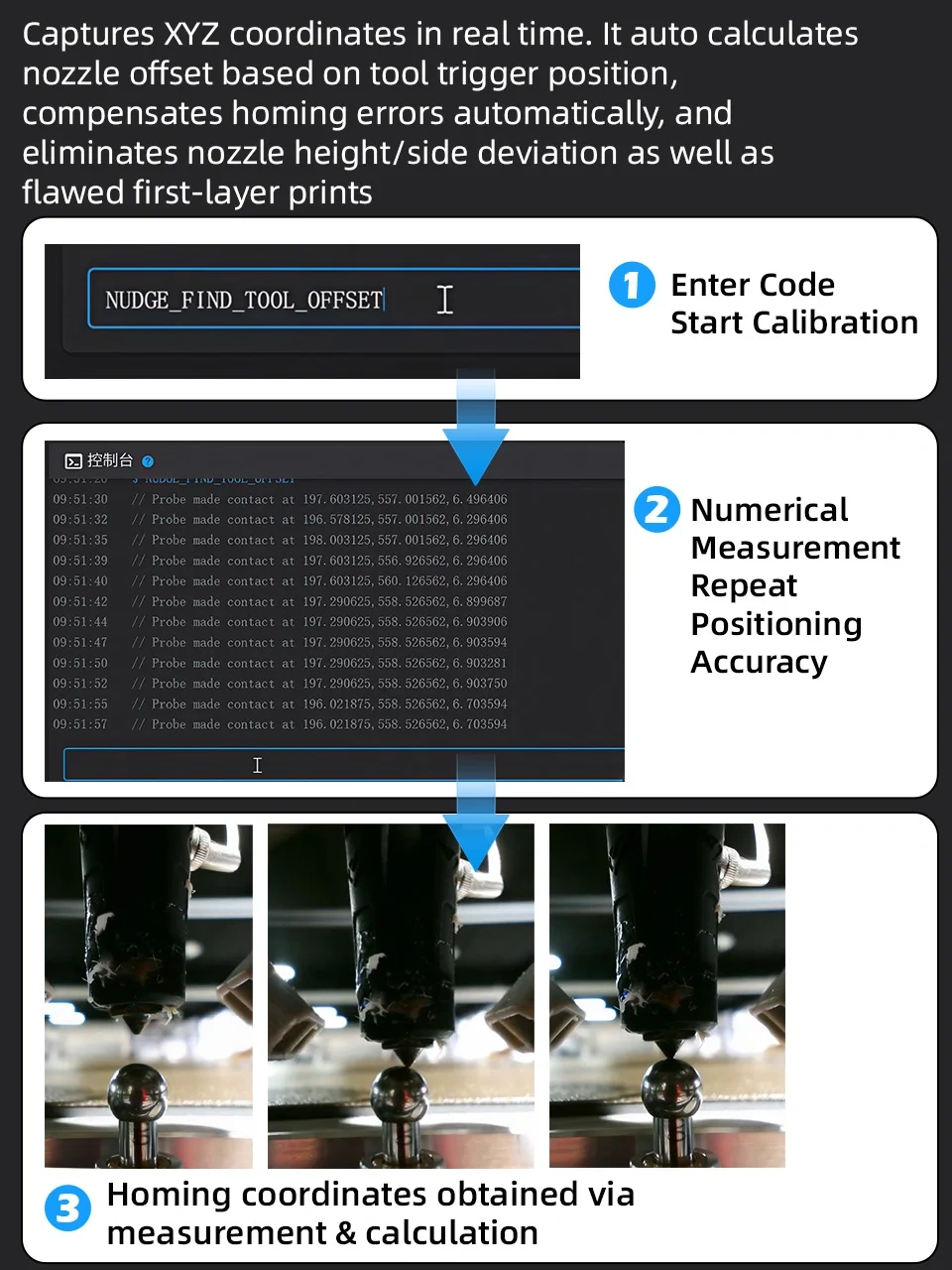

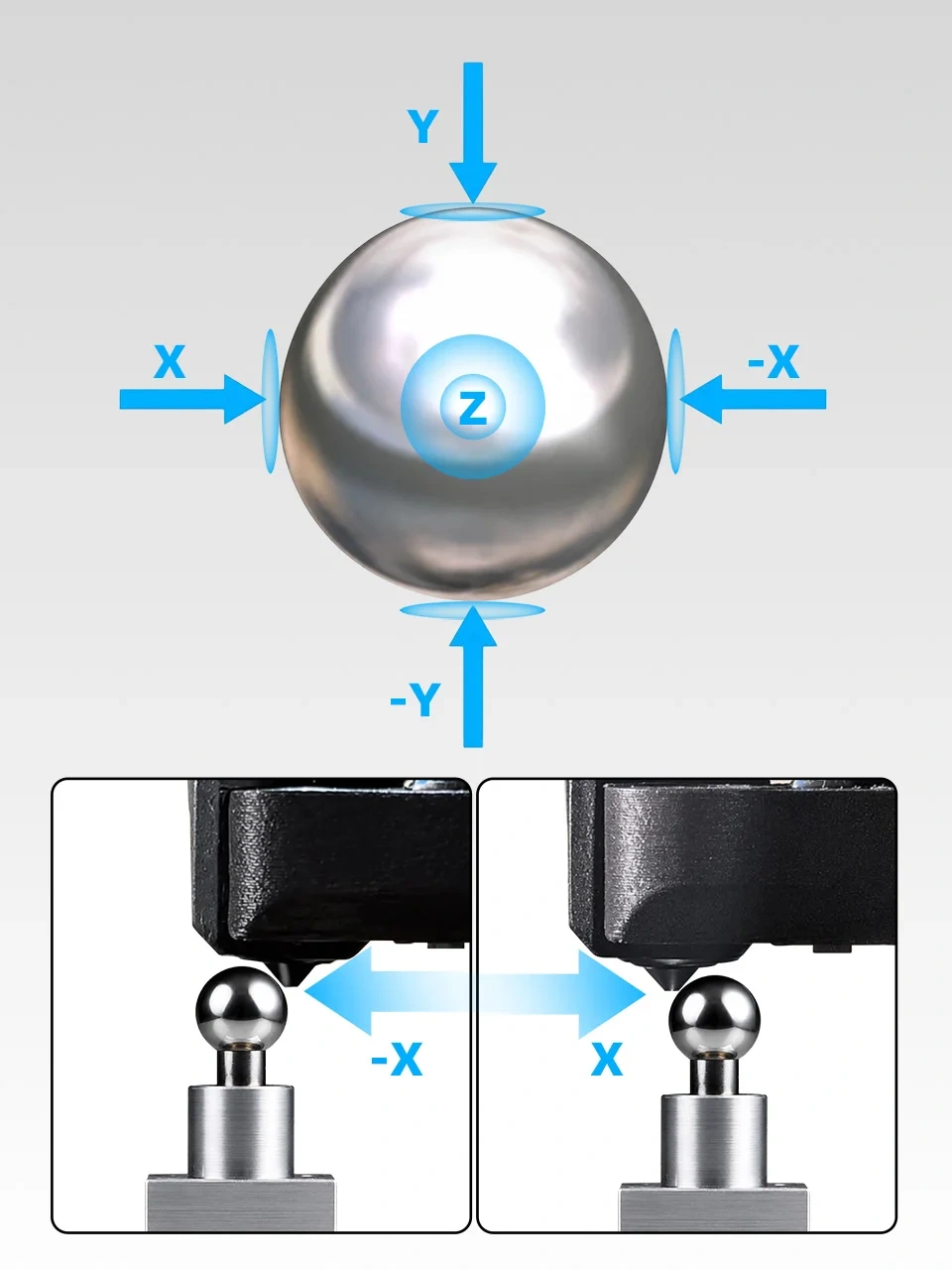

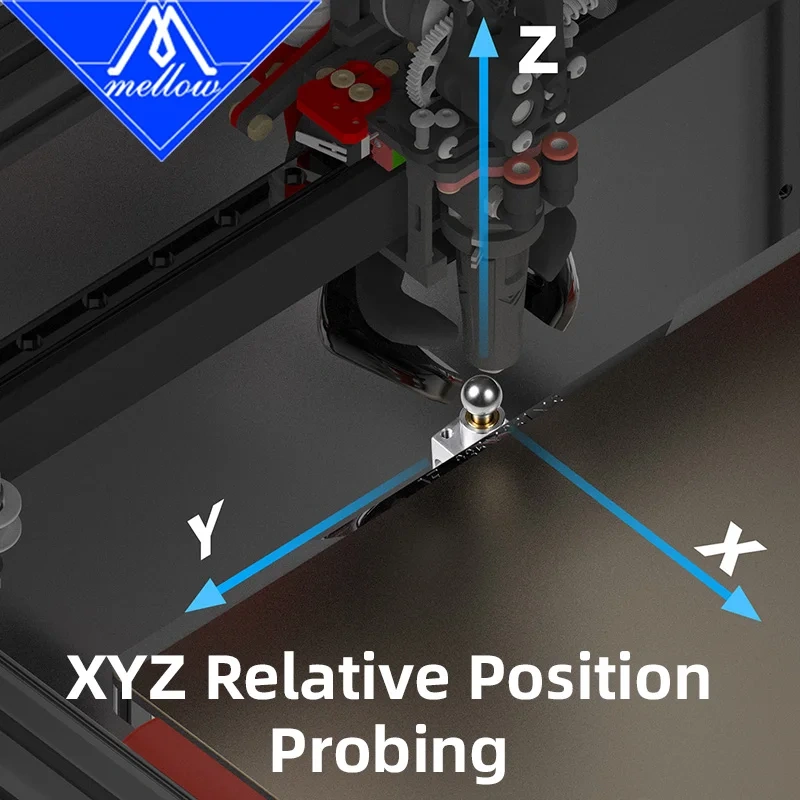

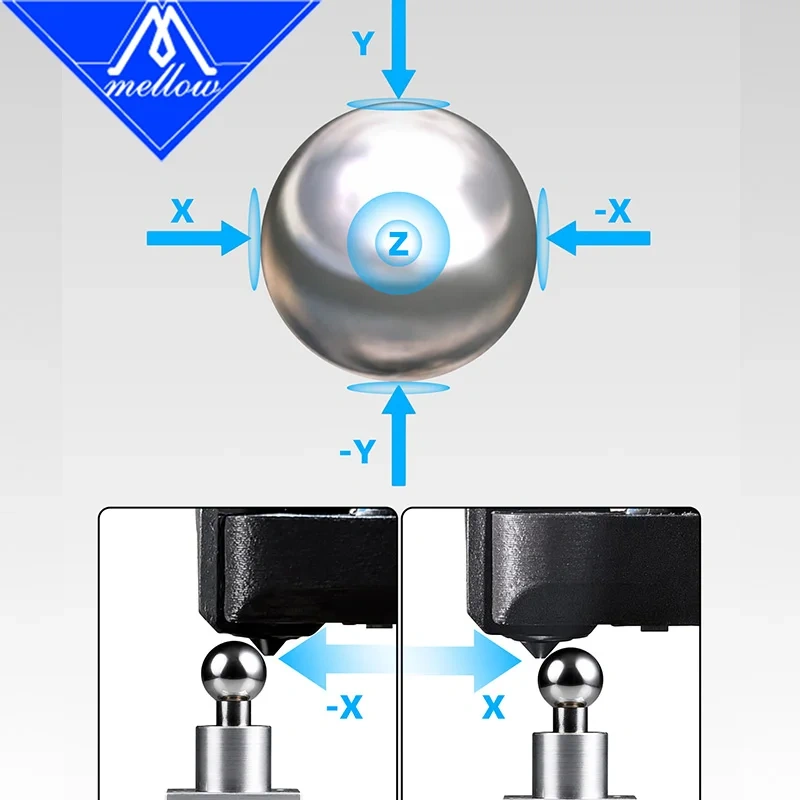

How it works: each nozzle in turn is lowered onto the tool's precision pin, which presses a normally-closed micro switch. Because every nozzle touches the same point, your firmware can work out exactly how far each one sits from the first in X, Y and Z, and store those offsets. That's what keeps the second colour or material lined up on IDEX and tool-changer printers.

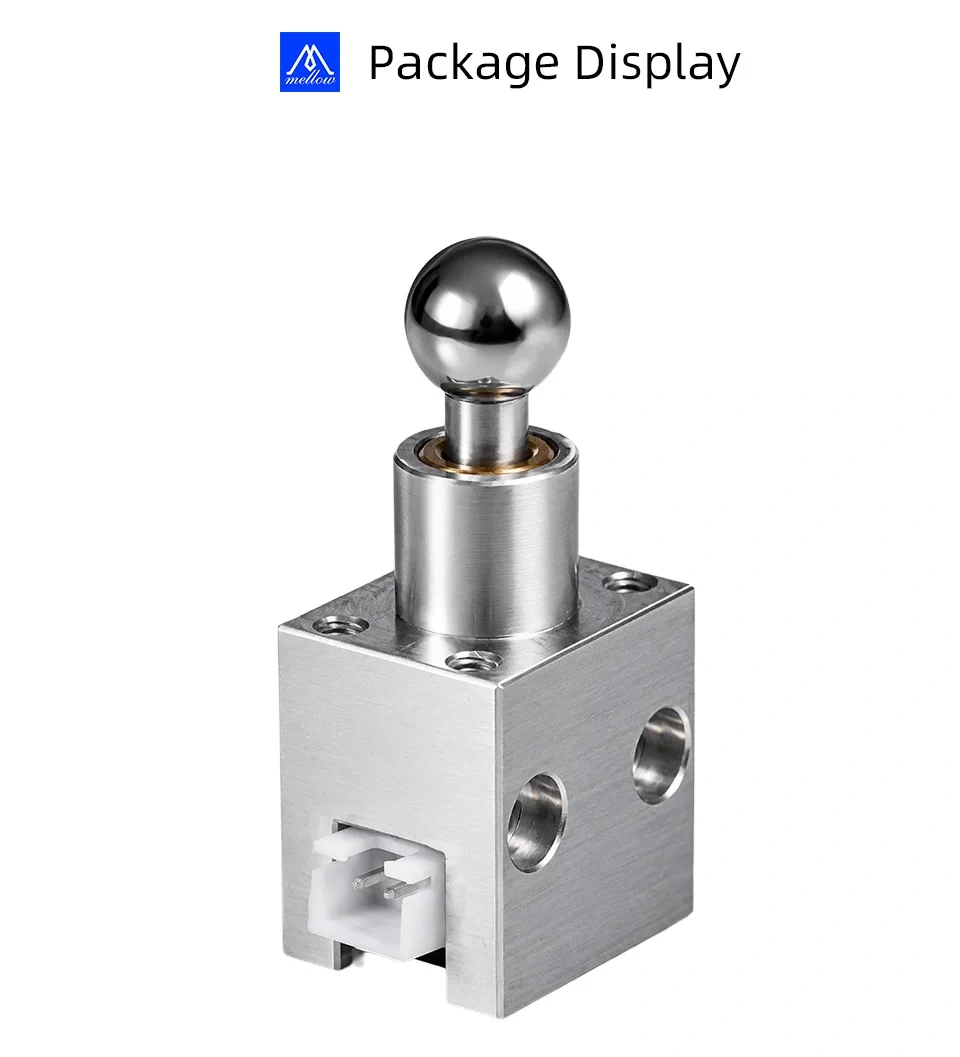

Wiring: 2-pin XH2.54 plug; connect it like an endstop. It can also act as a Z endstop with suitable configuration.

Firmware: you'll need a calibration macro or plugin for your setup (Klipper has none built in). Check your printer's community guide, for example StealthChanger, for the right one.
